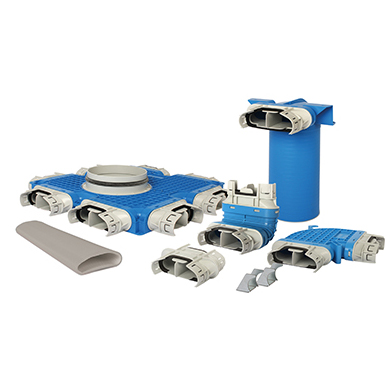

Uniflexplus+ Groep
Uniflexplus+ Groep

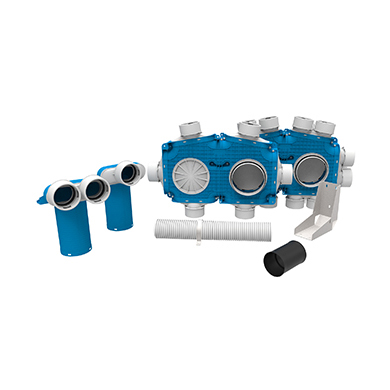

Uniflexplus+ Ø90mm

  • Verkrijgbaar in 1xØ90mm en 2xØ90mm
  • Luchtdichtheid klasse D volgens de (NEN) EN12237, EN1507 norm en LUKA
  • Eenvoudige en snelle installatie dankzij uniek kliksysteem
  • Beperkt aantal benodigde componenten
  • Flexibel en dus eenvoudig te verleggen tijdens de installatie;
  • Eenvoudige reiniging en minder geluid dankzij afgeronde vormen
  • Binnenzijde van het systeem is antistatisch en antibacterieel behandeld
  • Fysiologisch en toxicologisch onschadelijk PE
  • Werktemperatuur -20°C tot 60°C

Neem contact met ons op voor meer informatie over dit product:

Installatiegemak

Het Uniflexplus+ luchtverdeelsysteem is ontworpen om het aanleggen van ventilatie zo snel en eenvoudig mogelijk te maken.
De flexibele luchtslangen zijn eenvoudig op maat te snijden met het speciaal ontworpen afkortmes en kunnen tijdens de installatie nog makkelijk verlegd worden.

De universeel toepasbare kunststof huls zorgt voor het nodige installatiegemak bij het plaatsen van de ventielcollectoren. De huls is aan de buitenzijde voorzien van inkepingen die de lengte aanduiden, zodat hij eenvoudig en snel op maat gezaagd kan worden voor een specifieke toepassing.

Zelf ervaren hoe eenvoudig en snel het systeem werkt? Vraag hier gratis en vrijblijvend een Uniflexplus+ demobox aan

Luchtdicht

Dankzij het unieke kliksysteem zijn de slangen in een fractie van tijd aangesloten op de verdelers en de ventielcollectoren – drie keer klikken voor een luchtdichte verbinding. Montagehulpmiddelen zijn niet nodig.

Hygiënisch

Dankzij het ontwerp en de samenstelling van Uniflexplus+ wordt vervuiling in het systeem tegengegaan en is reinigen eenvoudig.
De binnenzijde van het systeem is voorzien van antistatische en antibacteriële additieven zodat vuil zich minder snel kan hechten. De afgeronde vormen van de slangen en ventielcollectoren en de rechtstreekse verbinding tussen de verdelers en de ventielcollectoren zonder aftakkingen maken het systeem goed toegankelijk voor reiniging.

MEPcontent

Uniflexplus+ 90 is ook beschikbaar in MEPcontent. Deze bestanden zijn voor iedereen gratis te downloaden. Elke engineer kan er gebruik van maken. Het gebruik van deze BIM-bestanden zorgt voor minder ontwerp- en bouwfouten tijdens het modelleren. Dit reduceert de faalkosten en zorgt ervoor dat u makkelijk kan samenwerken met de andere bedrijven in de bouwketen.

Naar de MEPcontent Bibliotheek



Instructievideo's

Video 1: installatie van het Uniflexplus+ flexibele kunststof luchtverdeelsysteem

Video 2: Uniflexplus+ bevestigen van koppelstuk

Video 3: Uniflexplus+ maken van 90° bocht



Image of VFS90
VFS90

Flexibele slang Ø90-76 L=50m

Artikelnummer 8000000080
Prijs €459,00 excl. BTW
Image of VVCH250 90
VVCH250 90

Ventielcollector 1xØ90 Ø125 H=250 90°

Artikelnummer 8000000081
Prijs €56,78 excl. BTW
Image of VVCH250 290
VVCH250 290

Ventielcollector 2xØ90 Ø125 H=250 90°


Artikelnummer 8000000082
Prijs €63,10 excl. BTW
Image of VVCHL 250 90
VVCHL 250 90

Ventielcollector 1xØ90 Ø125 H=250 90° lang

Artikelnummer 8000000855
Prijs €56,70 excl. BTW
Image of VVCHL 250 290
VVCHL 250 290

Ventielcollector 2xØ90 Ø125 H=250 90° lang

Artikelnummer 8000000856
Prijs €63,10 excl. BTW
Image of VVC70CH 290
VVC70CH 290

Ventielcollector 2x90 Ø125 H=70 90º


Artikelnummer 8000000086
Prijs €79,00 excl. BTW
Image of VVC70CH 90
VVC70CH 90

Ventielcollector 1xØ90 Ø125 H=70 90º


Artikelnummer 8000000085
Prijs €72,50 excl. BTW
Image of VTVG 90 125
VTVG 90 125

Instortverdeler 6xØ90 zijaansluiting ,Ø125

Artikelnummer 8000000121
Prijs €229,00 excl. BTW
Image of VTVG 90 160
VTVG 90 160

Instortverdeler 6xØ90 zijaansluiting ,Ø160

Artikelnummer 8000000122
Prijs €229,00 excl. BTW
Image of VTVG 90 180
VTVG 90 180

Instortverdeler 6xØ90 zijaansluiting ,Ø180

Artikelnummer 8000000123
Prijs €229,00 excl. BTW
Image of VTVG 290 125
VTVG 290 125

Instortverdeler 12xØ90 zijaansluiting,Ø125

Artikelnummer 8000000124
Prijs €269,00 excl. BTW
Image of VTVG 290 160
VTVG 290 160

Instortverdeler 12xØ90 zijaansluiting,Ø160

Artikelnummer 8000000125
Prijs €269,00 excl. BTW
Image of VTVG 290 180
VTVG 290 180

Instortverdeler 12xØ90 zijaansluiting,Ø180

Artikelnummer 8000000126
Prijs €269,00 excl. BTW
Image of VTVGS 90 125
VTVGS 90 125

Instortverdeler 4xØ90 zijaansluiting,Ø125

Artikelnummer 8000000127
Prijs €197,20 excl. BTW
Image of VTVGS 90 160
VTVGS 90 160

Instortverdeler 4xØ90 zijaansluiting,Ø160

Artikelnummer 8000000128
Prijs €197,20 excl. BTW
Image of VTVGS 90 180
VTVGS 90 180

Instortverdeler 4xØ90 zijaansluiting,Ø180

Artikelnummer 8000000129
Prijs €197,20 excl. BTW
Image of VTVGS 290 125
VTVGS 290 125

Instortverdeler 8xØ90 zijaansluiting,Ø125

Artikelnummer 8000000130
Prijs €223,00 excl. BTW
Image of VTVGS 290 160
VTVGS 290 160

Instortverdeler 8xØ90 zijaansluiting,Ø160

Artikelnummer 8000000131
Prijs €223,00 excl. BTW
Image of VTVGS 290 180
VTVGS 290 180

Instortverdeler 8xØ90 zijaansluiting,Ø180

Artikelnummer 8000000132
Prijs €223,00 excl. BTW
Image of VKK999.DD
VKK999.DD

Uniflexplus+  Instortverdeler 1xK220x80 3xØ90 2xD
Opvolger van: 8000000953

Artikelnummer 8000001717
Prijs €261,00 excl. BTW
Image of VK999.DDH125
VK999.DDH125

Uniflexplus+ instortverdeler 1xK 3xØ90 2xD + HØ125

Artikelnummer 8000000954
Prijs €249,00 excl. BTW
Image of VK999.DDV125
VK999.DDV125

Uniflexplus+ instortverdeler 1xK 3xØ90 2xD + VØ125

Artikelnummer 8000000955
Prijs €249,00 excl. BTW
Image of VKK222.DD
VKK222.DD

VKK222.DD / Uniflexplus+ instortverdeler 1xK220x80 6xØ90 2xD
Opvolger van: 8000000956

Artikelnummer 8000001719
Prijs €261,00 excl. BTW
Image of VK222.DDH125
VK222.DDH125

Uniflexplus+  instortverdeler 1xK 6xØ90 2xD + HØ125

Artikelnummer 8000000957
Prijs €249,00 excl. BTW
Image of VK222.DDV125
VK222.DDV125

Uniflexplus+  instortverdeler 1xK 6xØ90 2xD + VØ125

Artikelnummer 8000000958
Prijs €249,00 excl. BTW
Image of VKK99999.DDDD
VKK99999.DDDD

Uniflexplus+ Instortverdeler. 1xK220x80 5xØ90 4xD
Opvolger van: 8000000965

Artikelnummer 8000001718
Prijs €294,00 excl. BTW
Image of VK99999.DDDDH
VK99999.DDDDH

Uniflexplus+ instortverdeler 1xK 5xØ90 4xD + HØ125

Artikelnummer 8000000966
Prijs €282,00 excl. BTW
Image of VK99999.DDDDV
VK99999.DDDDV

Uniflexplus+ instortverdeler 1xK 5xØ90 4xD + VØ125

Artikelnummer 8000000967
Prijs €282,00 excl. BTW
Image of VKK22222.DDDD
VKK22222.DDDD

Uniflexplus+ instortverdeler 1xK220x80 10xØ90 4xD
Opvolger van: 8000000968

Artikelnummer 8000001720
Prijs €294,00 excl. BTW
Image of VK22222.DDDDH
VK22222.DDDDH

Uniflexplus+ instortverdeler 1xK 10xØ90 4xD + HØ125

Artikelnummer 8000000969
Prijs €282,00 excl. BTW
Image of VK22222.DDDDV
VK22222.DDDDV

Uniflexplus+ instortverdeler 1xK 10xØ90 4xD + VØ125

Artikelnummer 8000000970
Prijs €282,00 excl. BTW
Image of VUNFDK 90 125
VUNFDK 90 125

VUNFDK 90 125 / Verdeler met geluiddemper 4xØ90 Tuit Ø125

Artikelnummer 8000001657
Prijs €275,00 excl. BTW
Image of VUNFDG 90 160
VUNFDG 90 160

VUNFDG 90 160 / Verdeler met geluiddemper 9xØ90 Tuit Ø160

Artikelnummer 8000001652
Prijs €438,00 excl. BTW
Image of VUNFDG 90 180
VUNFDG 90 180

VUNFDG 90 180 / Verdeler met geluiddemper 9xØ90 Tuit Ø180

Artikelnummer 8000001653
Prijs €438,00 excl. BTW
Image of VOS125 90
VOS125 90

Verloop Ø125 Uniflexplus+ 1xØ90


Artikelnummer 8000000083
Prijs €56,70 excl. BTW
Image of VOS125 290
VOS125 290

Verloop Ø125 Uniflexplus+ 2xØ90


Artikelnummer 8000000084
Prijs €63,10 excl. BTW
Image of VADPK 220x80 90
VADPK 220x80 90

Verloop Uniflexplus K220x80 1xØ90
Opvolger van: 8000001000

Artikelnummer 8000001711
Prijs €117,00 excl. BTW
Image of VADPK 220x80 290
VADPK 220x80 290

Verloop Uniflexplus K220x80 2xØ90
Opvolger van: 8000001000

Artikelnummer 8000001712
Prijs €123,60 excl. BTW
Image of VWVC 90
VWVC 90

Wand-ventielcollector Uniflexplus+ 1xØ90


Artikelnummer 8000000087
Prijs €151,90 excl. BTW
Image of VWVC 290
VWVC 290

Wand-ventielcollector Uniflexplus+ 2xØ90


Artikelnummer 8000000088
Prijs €160,90 excl. BTW
Image of VMCB 90
VMCB 90

Wandcollector boven 1xØ90


Artikelnummer 8000000097
Prijs €84,10 excl. BTW
Image of VMCB 290
VMCB 290

Wandcollector boven 2xØ90


Artikelnummer 8000000098
Prijs €85,50 excl. BTW
Image of VMCA 90
VMCA 90

Wandcollector achter 1xØ90


Artikelnummer 8000000099
Prijs €84,10 excl. BTW
Image of VMCA 290
VMCA 290

Wandcollector achter 2xØ90


Artikelnummer 8000000100
Prijs €86,40 excl. BTW
Image of VPCB 90
VPCB 90

Lijncollector voor plafond of muur 1xØ90 excl rooster

Artikelnummer 8000000109
Prijs €94,10 excl. BTW
Image of VPCB 290
VPCB 290

Lijncollector voor plafond of muur 2xØ90 excl rooster

Artikelnummer 8000000110
Prijs €96,40 excl. BTW
Image of VBCB 90
VBCB 90

Vloercollector 1xØ90 excl Rooster

Artikelnummer 8000000113
Prijs €164,30 excl. BTW
Image of VBCB 290
VBCB 290

Vloercollector 2xØ90 excl Rooster

Artikelnummer 8000000114
Prijs €170,90 excl. BTW
Image of VANOA 200 100
VANOA 200 100

Rooster 200x100, instelbare lamellen

Artikelnummer 8000000448
Prijs €52,00 excl. BTW
Image of VANOG 200 100
VANOG 200 100

Geperforeerd rooster 200x100

Artikelnummer 8000000449
Prijs €50,80 excl. BTW
Image of VANOL 200 100
VANOL 200 100

Rooster 200x100, vaste lamellen

Artikelnummer 8000000447
Prijs €52,00 excl. BTW
Image of VRVBS
VRVBS

Instelbaar vloerrooster met sleuven geborsteld RVS

Artikelnummer 8000000115
Prijs €195,80 excl. BTW
Image of VRVPS
VRVPS

Instelbaar vloerrooster met sleuven gepolijst RVS

Artikelnummer 8000000116
Prijs €264,00 excl. BTW
Image of VTVR 559x57
VTVR 559x57

Toevoerrooster voor PCB 559x57mm RAL9010

Artikelnummer 8000000457
Prijs €164,30 excl. BTW
Image of VISO 90
VISO 90

Isolatiemantel Uniflexplus+ Ø90 L=16x2m

Artikelnummer 8000000133
Prijs €395,00 excl. BTW
Image of VKS 90
VKS 90

Koppelstuk + afdichtringen Ø90

Artikelnummer 8000000134
Prijs €11,70 excl. BTW
Image of VSG1 90
VSG1 90

Slanggeleider 90º bocht 1 slang Ø90

Artikelnummer 8000000135
Prijs €19,60 excl. BTW
Image of VAKM 90
VAKM 90

Uniflexplus+ afkortmes tbv slang Ø90

Artikelnummer 8000000136
Prijs €65,70 excl. BTW
Image of VBB 90 1
VBB 90 1

Vloerbeugel voor 1 slang Ø90

Artikelnummer 8000001572
Prijs €1,40 excl. BTW
Image of VKB 90 90
VKB 90 90

Bocht 90° tbv slang Ø90

Artikelnummer 8000000138
Prijs €36,10 excl. BTW



Raadpleeg de tab Downloads voor technische informatie





Hoe bevestig ik het systeem op de vloer?
De speciaal ontworpen montagebeugel bied een stevige en snelle bevestiging op de vloer. De beugel is voorzien van montagegaten voor het vastschieten met een tacker. Doordat de beugel is voorzien van een breeklijn is de beugel geschikt voor zowel 3 slangen als ook voor 1 of 2 slangen.
Hoe is een luchtdichte koppeling gegarandeerd?
Door de eenvoudige en snelle klikverbinding wordt de flexibele slang strak tegen de interne rubberen pakkingen gedrukt. Hiervoor is het wel vereist dat er een gladde, rechte snede wordt gemaakt in de slang. Hiervoor is een speciaal afkortmes ontwikkeld (zie "Hoe snij ik de flexibele slang goed af?"). Ook is de flexibele slang voorzien van markeringen waarmee het eenvoudig te zien is of de slang goed in het klikdeel is geklikt.
Hoe regel je een systeem in?
Door de lage druk in het systeem is het eenvoudig om het systeem in te regelen op de ventielen. Wij adviseren het Uniflexplus+ RV ventiel die met behulp van 26 vooringestelde standen eenvoudig en snel in te stellen is op het juiste debiet.
Hoe sluit ik de stijgleiding op een verdeelplenum aan?
De verdeelboxen zijn voorzien van Ø125 / 160 / 180mm aansluittuit. Indien de stijgleiding op een lastige positie zit, bijvoorbeeld in een hoek van de woning, is het mogelijk om een klein deel 220x80mm instortkanaal richting de verdeelbox te brengen en deze aan te sluiten op een verdeelbox met 220x80 aansluiting.
Hoe snij ik de flexibele slang goed af?
Voor het luchtverdeelsysteem is er een speciaal afkortmes ontwikkeld. Hiermee wordt eenvoudig en snel een rechte snede gemaakt om een luchtdichte verbinding te garanderen. Als het mes op de slang wordt gepositioneerd steekt het snijmes door de wand van de slang waarmee een veilige werkwijze wordt gegarandeerd.
Hoe werkt de anti-bacteriële toevoeging?
Vervuiling in een luchtkanaal ontstaat door stof, vocht, bacteriën en schimmels. Deze kunnen zich hechten aan de binnenzijde van een ventilatiekanaal. Bij warme en vochtige condities kunnen de bacteriën en schimmels groeien en zich vermenigvuldigen. Deze schimmels en bacteriën kunnen irritaties of zelfs ziektes veroorzaken. Aan alle kunststof onderdelen die in aanraking komen met de luchtstroom is een anti-bacterieel additief toegevoegd welke voldoen aan de Europese biocideverordening. Door de toevoeging van anti-bacteriële additieven worden de groei van deze bacteriën in luchtkanalen voorkomen. Er vindt geen celgroei en celdeling meer plaats, de bacteriën vermenigvuldigen zich niet meer en sterven uiteindelijk. 99.2% van de bacteriën sterft na 72 uur af volgens testen.
Hoe werkt de anti-statische toevoeging?
Door de anti-statische toevoeging aan de kunststof elementen die in aanraking komen met de luchtstroom wordt voorkomen dat stof zich kan hechten in het systeem en hiermee het systeem ernstig vervuild.
Ik heb een situatie waar ik niet wegkom met een standaard instortverdeler. Welke mogelijkheden heb ik?
De standaard instortverdelers in het assortiment bieden voor nagenoeg alle situaties de juiste oplossing. Echter kan het voorkomen dat er ook situaties zijn waarbij een andere aansluiting gewenst is. De op maat gemaakt verdelers kunnen met allerlei aansluitingen besteld worden: een blindplaat waar geen aansluiting gewenst is, een horizontale of verticale Ø125 zijnaansluiting, meerdere 220x80mm aansluitingen of eventueel een combinatie tussen meerdere diameters. Voor iedere specieke situatie is er een oplossing!
In welke vloersystemen kan Uniflexplus+ worden verwerkt?
Door de diverse compacte slangafmetingen en hoogte van de componenten is het luchtverdeelsysteem voor alle mogelijke vloersystemen geschikt. Denk hierbij aan breedplaatvloeren, houtskeletbouw, tunnelbouw, geprefabriceerde vloerdelen etc.
Is het Uniflexplus+ systeem beschikbaar in Revit (BIM)?
Het gehele systeem is als .rfa bestanden te downloaden via Mepcontent (Link: https://www.mepcontent.com/en/bim-files/detail/26027/vent-axia-uniflexplus--69---90/?type=article_&ref=mepcontent&clc=NL)
Voor welke ventilatiesystemen is Uniflexplus+ geschikt?
Het Uniflexplus+ luchtverdeelsysteem is zowel geschikt voor enkel mechanische afzuiging (systeem C / VST 3 & 4) als ook voor balansventilatie (systeem D / VST 5 & 6).
Wat betekent een ATC1 luchtdichtheidsklasse?
Uniflexplus+ is getest volgens de nieuwe Europse norm EN17192, waarbij o.a. de luchtdichtheid van het systeem is getest. Hierbij heeft het systeem een luchtdichtheid van ATC1 behaald, de hoogst mogelijke luchtdichtheid. Hiermee wordt er een hogere garantie gegeven op het te behalen debiet.
Wat doe ik met overgebleven stukken slang?
De flexibele slang wordt geleverd op een rol van 50m. Het is mogelijk dat er aan het einde van de rol een stuk slang overblijft die net te kort is voor een andere verbinding. Met behulp van het koppelstuk kan ook dit stuk slang gebruikt worden, waardoor er van overbodig afval geen sprake meer is.
Wat is de minimale en maximale lengte van een luchtslang?
Door de lage weerstand van 2Pa per meter en 2,4Pa bij een 90° bocht (@ 2,5m/s) is het mogelijk om langere slanglengtes toe te passen. Wij adviseren om tussen de verschillende slanglengtes niet te grote verschillen toe te passen, waarbij een minimale lengte van 4 meter en maximale lengte van 30 meter wordt geadviseerd.
Wat is het grote voordeel ten opzichte van andere kunststof luchtverdeelsystemen?
Door de eenvoudige en snelle klikverbinding is het niet benodigd om extra tijdrovende handelingen als lijmen of het aanbrengen van bevestigingsclips te verrichten. Tijd is geld en uiterst spaarzaam in de bouw waar we vele handen tekort komen.
Wat is het maximale debiet per slang?
In lijn met het bouwbesluit en de ISSO voorschriften kan er maximaal 35m³/h (3,5 m/s luchtsnelheid) bij afvoer en maximaal 30m³/h (3,0 m/s luchtsnelheid) bij toevoer door de slangen maar adviseren wij om maximaal 25m³/h aan te houden om de luchtsnelheid te verlagen naar 2,5m/s waardoor er een lagere totaaldruk in het systeem wordt behaald, lagere geluidswaarden en een lager opgenomen vermogen van de mechnische ventilatie unit benodigd is.
Wat zijn de voordelen ten opzicht van gegalvaniseerd luchtkanaal?
Waar bij gegalvaniseerde kanalen de tralieliggers weggeknipt of geslepen moeten worden is het met de flexibele slang van slechts 69mm erg eenvoudig om deze door de tralieliggers heen te trekken. Ook is het niet meer benodigd om het systeem compleet te krijgen met een groot aantal componenten. Het systeem bestaat uit 5 basis componenten: de flexibele slang, ventielcollector, verdeelbox, montagebeugel en het RV regelbare ventiel. Het systeem is eenvoudig en snel in elkaar te klikken, tijdrovende handelingen als slijpen of lijmen is niet meer nodig.

ESTIMATED RUNNING COSTS

Calculate estimated running costs for this product using the tool below.
For average costs*, leave the default values in place or enter your own figures in the boxes to recalculate.
Where a product has multi speeds, a typical installation has been used for the below calculations. *Running cost does not include the use of the heater on the heater model


pence
(Your current electricity cost in pence per hour. This will be listed on your electric bill)
hours
(The average number of hours per day fan to run in Trickle mode)
hours
(The average number of hours per day fan to run in Boost mode)

Based on the inputted figures, estimated running costs would be:

Algemeen

Installatiegemak

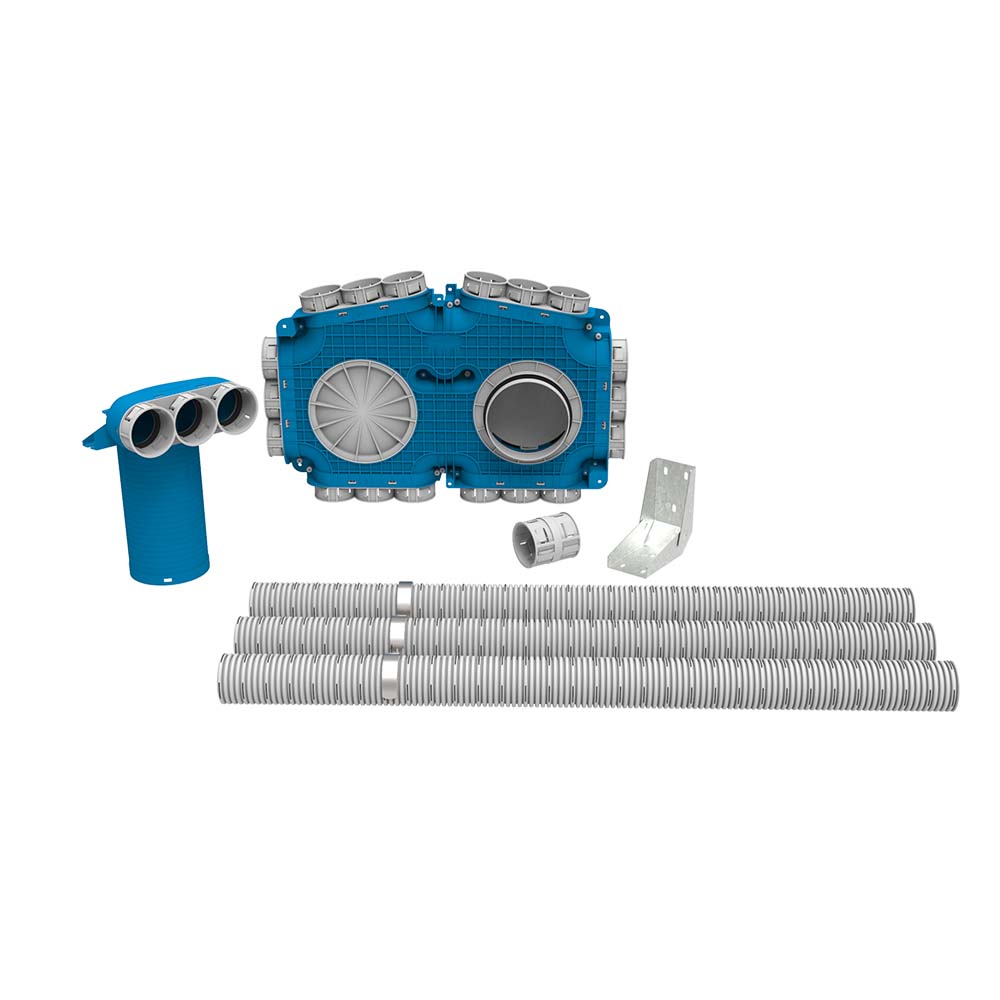

Het Uniflexplus+ luchtverdeelsysteem is ontworpen om het aanleggen van ventilatie zo snel en eenvoudig mogelijk te maken.
De flexibele luchtslangen zijn eenvoudig op maat te snijden met het speciaal ontworpen afkortmes en kunnen tijdens de installatie nog makkelijk verlegd worden.

De universeel toepasbare kunststof huls zorgt voor het nodige installatiegemak bij het plaatsen van de ventielcollectoren. De huls is aan de buitenzijde voorzien van inkepingen die de lengte aanduiden, zodat hij eenvoudig en snel op maat gezaagd kan worden voor een specifieke toepassing.

Zelf ervaren hoe eenvoudig en snel het systeem werkt? Vraag hier gratis en vrijblijvend een Uniflexplus+ demobox aan

Luchtdicht

Dankzij het unieke kliksysteem zijn de slangen in een fractie van tijd aangesloten op de verdelers en de ventielcollectoren – drie keer klikken voor een luchtdichte verbinding. Montagehulpmiddelen zijn niet nodig.

Hygiënisch

Dankzij het ontwerp en de samenstelling van Uniflexplus+ wordt vervuiling in het systeem tegengegaan en is reinigen eenvoudig.
De binnenzijde van het systeem is voorzien van antistatische en antibacteriële additieven zodat vuil zich minder snel kan hechten. De afgeronde vormen van de slangen en ventielcollectoren en de rechtstreekse verbinding tussen de verdelers en de ventielcollectoren zonder aftakkingen maken het systeem goed toegankelijk voor reiniging.

MEPcontent

Uniflexplus+ 90 is ook beschikbaar in MEPcontent. Deze bestanden zijn voor iedereen gratis te downloaden. Elke engineer kan er gebruik van maken. Het gebruik van deze BIM-bestanden zorgt voor minder ontwerp- en bouwfouten tijdens het modelleren. Dit reduceert de faalkosten en zorgt ervoor dat u makkelijk kan samenwerken met de andere bedrijven in de bouwketen.

Naar de MEPcontent Bibliotheek



Instructievideo's

Video 1: installatie van het Uniflexplus+ flexibele kunststof luchtverdeelsysteem

Video 2: Uniflexplus+ bevestigen van koppelstuk

Video 3: Uniflexplus+ maken van 90° bocht



Technische gegevens

Uitvoeringen

Image of VFS90
VFS90

Flexibele slang Ø90-76 L=50m

Artikelnummer 8000000080
Prijs €459,00 excl. BTW
Image of VVCH250 90
VVCH250 90

Ventielcollector 1xØ90 Ø125 H=250 90°

Artikelnummer 8000000081
Prijs €56,78 excl. BTW
Image of VVCH250 290
VVCH250 290

Ventielcollector 2xØ90 Ø125 H=250 90°


Artikelnummer 8000000082
Prijs €63,10 excl. BTW
Image of VVCHL 250 90
VVCHL 250 90

Ventielcollector 1xØ90 Ø125 H=250 90° lang

Artikelnummer 8000000855
Prijs €56,70 excl. BTW
Image of VVCHL 250 290
VVCHL 250 290

Ventielcollector 2xØ90 Ø125 H=250 90° lang

Artikelnummer 8000000856
Prijs €63,10 excl. BTW
Image of VVC70CH 290
VVC70CH 290

Ventielcollector 2x90 Ø125 H=70 90º


Artikelnummer 8000000086
Prijs €79,00 excl. BTW
Image of VVC70CH 90
VVC70CH 90

Ventielcollector 1xØ90 Ø125 H=70 90º


Artikelnummer 8000000085
Prijs €72,50 excl. BTW
Image of VTVG 90 125
VTVG 90 125

Instortverdeler 6xØ90 zijaansluiting ,Ø125

Artikelnummer 8000000121
Prijs €229,00 excl. BTW
Image of VTVG 90 160
VTVG 90 160

Instortverdeler 6xØ90 zijaansluiting ,Ø160

Artikelnummer 8000000122
Prijs €229,00 excl. BTW
Image of VTVG 90 180
VTVG 90 180

Instortverdeler 6xØ90 zijaansluiting ,Ø180

Artikelnummer 8000000123
Prijs €229,00 excl. BTW
Image of VTVG 290 125
VTVG 290 125

Instortverdeler 12xØ90 zijaansluiting,Ø125

Artikelnummer 8000000124
Prijs €269,00 excl. BTW
Image of VTVG 290 160
VTVG 290 160

Instortverdeler 12xØ90 zijaansluiting,Ø160

Artikelnummer 8000000125
Prijs €269,00 excl. BTW
Image of VTVG 290 180
VTVG 290 180

Instortverdeler 12xØ90 zijaansluiting,Ø180

Artikelnummer 8000000126
Prijs €269,00 excl. BTW
Image of VTVGS 90 125
VTVGS 90 125

Instortverdeler 4xØ90 zijaansluiting,Ø125

Artikelnummer 8000000127
Prijs €197,20 excl. BTW
Image of VTVGS 90 160
VTVGS 90 160

Instortverdeler 4xØ90 zijaansluiting,Ø160

Artikelnummer 8000000128
Prijs €197,20 excl. BTW
Image of VTVGS 90 180
VTVGS 90 180

Instortverdeler 4xØ90 zijaansluiting,Ø180

Artikelnummer 8000000129
Prijs €197,20 excl. BTW
Image of VTVGS 290 125
VTVGS 290 125

Instortverdeler 8xØ90 zijaansluiting,Ø125

Artikelnummer 8000000130
Prijs €223,00 excl. BTW
Image of VTVGS 290 160
VTVGS 290 160

Instortverdeler 8xØ90 zijaansluiting,Ø160

Artikelnummer 8000000131
Prijs €223,00 excl. BTW
Image of VTVGS 290 180
VTVGS 290 180

Instortverdeler 8xØ90 zijaansluiting,Ø180

Artikelnummer 8000000132
Prijs €223,00 excl. BTW
Image of VKK999.DD
VKK999.DD

Uniflexplus+  Instortverdeler 1xK220x80 3xØ90 2xD
Opvolger van: 8000000953

Artikelnummer 8000001717
Prijs €261,00 excl. BTW
Image of VK999.DDH125
VK999.DDH125

Uniflexplus+ instortverdeler 1xK 3xØ90 2xD + HØ125

Artikelnummer 8000000954
Prijs €249,00 excl. BTW
Image of VK999.DDV125
VK999.DDV125

Uniflexplus+ instortverdeler 1xK 3xØ90 2xD + VØ125

Artikelnummer 8000000955
Prijs €249,00 excl. BTW
Image of VKK222.DD
VKK222.DD

VKK222.DD / Uniflexplus+ instortverdeler 1xK220x80 6xØ90 2xD
Opvolger van: 8000000956

Artikelnummer 8000001719
Prijs €261,00 excl. BTW
Image of VK222.DDH125
VK222.DDH125

Uniflexplus+  instortverdeler 1xK 6xØ90 2xD + HØ125

Artikelnummer 8000000957
Prijs €249,00 excl. BTW
Image of VK222.DDV125
VK222.DDV125

Uniflexplus+  instortverdeler 1xK 6xØ90 2xD + VØ125

Artikelnummer 8000000958
Prijs €249,00 excl. BTW
Image of VKK99999.DDDD
VKK99999.DDDD

Uniflexplus+ Instortverdeler. 1xK220x80 5xØ90 4xD
Opvolger van: 8000000965

Artikelnummer 8000001718
Prijs €294,00 excl. BTW
Image of VK99999.DDDDH
VK99999.DDDDH

Uniflexplus+ instortverdeler 1xK 5xØ90 4xD + HØ125

Artikelnummer 8000000966
Prijs €282,00 excl. BTW
Image of VK99999.DDDDV
VK99999.DDDDV

Uniflexplus+ instortverdeler 1xK 5xØ90 4xD + VØ125

Artikelnummer 8000000967
Prijs €282,00 excl. BTW
Image of VKK22222.DDDD
VKK22222.DDDD

Uniflexplus+ instortverdeler 1xK220x80 10xØ90 4xD
Opvolger van: 8000000968

Artikelnummer 8000001720
Prijs €294,00 excl. BTW
Image of VK22222.DDDDH
VK22222.DDDDH

Uniflexplus+ instortverdeler 1xK 10xØ90 4xD + HØ125

Artikelnummer 8000000969
Prijs €282,00 excl. BTW
Image of VK22222.DDDDV
VK22222.DDDDV

Uniflexplus+ instortverdeler 1xK 10xØ90 4xD + VØ125

Artikelnummer 8000000970
Prijs €282,00 excl. BTW
Image of VUNFDK 90 125
VUNFDK 90 125

VUNFDK 90 125 / Verdeler met geluiddemper 4xØ90 Tuit Ø125

Artikelnummer 8000001657
Prijs €275,00 excl. BTW
Image of VUNFDG 90 160
VUNFDG 90 160

VUNFDG 90 160 / Verdeler met geluiddemper 9xØ90 Tuit Ø160

Artikelnummer 8000001652
Prijs €438,00 excl. BTW
Image of VUNFDG 90 180
VUNFDG 90 180

VUNFDG 90 180 / Verdeler met geluiddemper 9xØ90 Tuit Ø180

Artikelnummer 8000001653
Prijs €438,00 excl. BTW
Image of VOS125 90
VOS125 90

Verloop Ø125 Uniflexplus+ 1xØ90


Artikelnummer 8000000083
Prijs €56,70 excl. BTW
Image of VOS125 290
VOS125 290

Verloop Ø125 Uniflexplus+ 2xØ90


Artikelnummer 8000000084
Prijs €63,10 excl. BTW
Image of VADPK 220x80 90
VADPK 220x80 90

Verloop Uniflexplus K220x80 1xØ90
Opvolger van: 8000001000

Artikelnummer 8000001711
Prijs €117,00 excl. BTW
Image of VADPK 220x80 290
VADPK 220x80 290

Verloop Uniflexplus K220x80 2xØ90
Opvolger van: 8000001000

Artikelnummer 8000001712
Prijs €123,60 excl. BTW
Image of VWVC 90
VWVC 90

Wand-ventielcollector Uniflexplus+ 1xØ90


Artikelnummer 8000000087
Prijs €151,90 excl. BTW
Image of VWVC 290
VWVC 290

Wand-ventielcollector Uniflexplus+ 2xØ90


Artikelnummer 8000000088
Prijs €160,90 excl. BTW
Image of VMCB 90
VMCB 90

Wandcollector boven 1xØ90


Artikelnummer 8000000097
Prijs €84,10 excl. BTW
Image of VMCB 290
VMCB 290

Wandcollector boven 2xØ90


Artikelnummer 8000000098
Prijs €85,50 excl. BTW
Image of VMCA 90
VMCA 90

Wandcollector achter 1xØ90


Artikelnummer 8000000099
Prijs €84,10 excl. BTW
Image of VMCA 290
VMCA 290

Wandcollector achter 2xØ90


Artikelnummer 8000000100
Prijs €86,40 excl. BTW
Image of VPCB 90
VPCB 90

Lijncollector voor plafond of muur 1xØ90 excl rooster

Artikelnummer 8000000109
Prijs €94,10 excl. BTW
Image of VPCB 290
VPCB 290

Lijncollector voor plafond of muur 2xØ90 excl rooster

Artikelnummer 8000000110
Prijs €96,40 excl. BTW
Image of VBCB 90
VBCB 90

Vloercollector 1xØ90 excl Rooster

Artikelnummer 8000000113
Prijs €164,30 excl. BTW
Image of VBCB 290
VBCB 290

Vloercollector 2xØ90 excl Rooster

Artikelnummer 8000000114
Prijs €170,90 excl. BTW
Image of VANOA 200 100
VANOA 200 100

Rooster 200x100, instelbare lamellen

Artikelnummer 8000000448
Prijs €52,00 excl. BTW
Image of VANOG 200 100
VANOG 200 100

Geperforeerd rooster 200x100

Artikelnummer 8000000449
Prijs €50,80 excl. BTW
Image of VANOL 200 100
VANOL 200 100

Rooster 200x100, vaste lamellen

Artikelnummer 8000000447
Prijs €52,00 excl. BTW
Image of VRVBS
VRVBS

Instelbaar vloerrooster met sleuven geborsteld RVS

Artikelnummer 8000000115
Prijs €195,80 excl. BTW
Image of VRVPS
VRVPS

Instelbaar vloerrooster met sleuven gepolijst RVS

Artikelnummer 8000000116
Prijs €264,00 excl. BTW
Image of VTVR 559x57
VTVR 559x57

Toevoerrooster voor PCB 559x57mm RAL9010

Artikelnummer 8000000457
Prijs €164,30 excl. BTW

Accessoires

Image of VISO 90
VISO 90

Isolatiemantel Uniflexplus+ Ø90 L=16x2m

Artikelnummer 8000000133
Prijs €395,00 excl. BTW
Image of VKS 90
VKS 90

Koppelstuk + afdichtringen Ø90

Artikelnummer 8000000134
Prijs €11,70 excl. BTW
Image of VSG1 90
VSG1 90

Slanggeleider 90º bocht 1 slang Ø90

Artikelnummer 8000000135
Prijs €19,60 excl. BTW
Image of VAKM 90
VAKM 90

Uniflexplus+ afkortmes tbv slang Ø90

Artikelnummer 8000000136
Prijs €65,70 excl. BTW
Image of VBB 90 1
VBB 90 1

Vloerbeugel voor 1 slang Ø90

Artikelnummer 8000001572
Prijs €1,40 excl. BTW
Image of VKB 90 90
VKB 90 90

Bocht 90° tbv slang Ø90

Artikelnummer 8000000138
Prijs €36,10 excl. BTW

Downloads

FAQ

Hoe bevestig ik het systeem op de vloer?
De speciaal ontworpen montagebeugel bied een stevige en snelle bevestiging op de vloer. De beugel is voorzien van montagegaten voor het vastschieten met een tacker. Doordat de beugel is voorzien van een breeklijn is de beugel geschikt voor zowel 3 slangen als ook voor 1 of 2 slangen.
Hoe is een luchtdichte koppeling gegarandeerd?
Door de eenvoudige en snelle klikverbinding wordt de flexibele slang strak tegen de interne rubberen pakkingen gedrukt. Hiervoor is het wel vereist dat er een gladde, rechte snede wordt gemaakt in de slang. Hiervoor is een speciaal afkortmes ontwikkeld (zie "Hoe snij ik de flexibele slang goed af?"). Ook is de flexibele slang voorzien van markeringen waarmee het eenvoudig te zien is of de slang goed in het klikdeel is geklikt.
Hoe regel je een systeem in?
Door de lage druk in het systeem is het eenvoudig om het systeem in te regelen op de ventielen. Wij adviseren het Uniflexplus+ RV ventiel die met behulp van 26 vooringestelde standen eenvoudig en snel in te stellen is op het juiste debiet.
Hoe sluit ik de stijgleiding op een verdeelplenum aan?
De verdeelboxen zijn voorzien van Ø125 / 160 / 180mm aansluittuit. Indien de stijgleiding op een lastige positie zit, bijvoorbeeld in een hoek van de woning, is het mogelijk om een klein deel 220x80mm instortkanaal richting de verdeelbox te brengen en deze aan te sluiten op een verdeelbox met 220x80 aansluiting.
Hoe snij ik de flexibele slang goed af?
Voor het luchtverdeelsysteem is er een speciaal afkortmes ontwikkeld. Hiermee wordt eenvoudig en snel een rechte snede gemaakt om een luchtdichte verbinding te garanderen. Als het mes op de slang wordt gepositioneerd steekt het snijmes door de wand van de slang waarmee een veilige werkwijze wordt gegarandeerd.
Hoe werkt de anti-bacteriële toevoeging?
Vervuiling in een luchtkanaal ontstaat door stof, vocht, bacteriën en schimmels. Deze kunnen zich hechten aan de binnenzijde van een ventilatiekanaal. Bij warme en vochtige condities kunnen de bacteriën en schimmels groeien en zich vermenigvuldigen. Deze schimmels en bacteriën kunnen irritaties of zelfs ziektes veroorzaken. Aan alle kunststof onderdelen die in aanraking komen met de luchtstroom is een anti-bacterieel additief toegevoegd welke voldoen aan de Europese biocideverordening. Door de toevoeging van anti-bacteriële additieven worden de groei van deze bacteriën in luchtkanalen voorkomen. Er vindt geen celgroei en celdeling meer plaats, de bacteriën vermenigvuldigen zich niet meer en sterven uiteindelijk. 99.2% van de bacteriën sterft na 72 uur af volgens testen.
Hoe werkt de anti-statische toevoeging?
Door de anti-statische toevoeging aan de kunststof elementen die in aanraking komen met de luchtstroom wordt voorkomen dat stof zich kan hechten in het systeem en hiermee het systeem ernstig vervuild.
Ik heb een situatie waar ik niet wegkom met een standaard instortverdeler. Welke mogelijkheden heb ik?
De standaard instortverdelers in het assortiment bieden voor nagenoeg alle situaties de juiste oplossing. Echter kan het voorkomen dat er ook situaties zijn waarbij een andere aansluiting gewenst is. De op maat gemaakt verdelers kunnen met allerlei aansluitingen besteld worden: een blindplaat waar geen aansluiting gewenst is, een horizontale of verticale Ø125 zijnaansluiting, meerdere 220x80mm aansluitingen of eventueel een combinatie tussen meerdere diameters. Voor iedere specieke situatie is er een oplossing!
In welke vloersystemen kan Uniflexplus+ worden verwerkt?
Door de diverse compacte slangafmetingen en hoogte van de componenten is het luchtverdeelsysteem voor alle mogelijke vloersystemen geschikt. Denk hierbij aan breedplaatvloeren, houtskeletbouw, tunnelbouw, geprefabriceerde vloerdelen etc.
Is het Uniflexplus+ systeem beschikbaar in Revit (BIM)?
Het gehele systeem is als .rfa bestanden te downloaden via Mepcontent (Link: https://www.mepcontent.com/en/bim-files/detail/26027/vent-axia-uniflexplus--69---90/?type=article_&ref=mepcontent&clc=NL)
Voor welke ventilatiesystemen is Uniflexplus+ geschikt?
Het Uniflexplus+ luchtverdeelsysteem is zowel geschikt voor enkel mechanische afzuiging (systeem C / VST 3 & 4) als ook voor balansventilatie (systeem D / VST 5 & 6).
Wat betekent een ATC1 luchtdichtheidsklasse?
Uniflexplus+ is getest volgens de nieuwe Europse norm EN17192, waarbij o.a. de luchtdichtheid van het systeem is getest. Hierbij heeft het systeem een luchtdichtheid van ATC1 behaald, de hoogst mogelijke luchtdichtheid. Hiermee wordt er een hogere garantie gegeven op het te behalen debiet.
Wat doe ik met overgebleven stukken slang?
De flexibele slang wordt geleverd op een rol van 50m. Het is mogelijk dat er aan het einde van de rol een stuk slang overblijft die net te kort is voor een andere verbinding. Met behulp van het koppelstuk kan ook dit stuk slang gebruikt worden, waardoor er van overbodig afval geen sprake meer is.
Wat is de minimale en maximale lengte van een luchtslang?
Door de lage weerstand van 2Pa per meter en 2,4Pa bij een 90° bocht (@ 2,5m/s) is het mogelijk om langere slanglengtes toe te passen. Wij adviseren om tussen de verschillende slanglengtes niet te grote verschillen toe te passen, waarbij een minimale lengte van 4 meter en maximale lengte van 30 meter wordt geadviseerd.
Wat is het grote voordeel ten opzichte van andere kunststof luchtverdeelsystemen?
Door de eenvoudige en snelle klikverbinding is het niet benodigd om extra tijdrovende handelingen als lijmen of het aanbrengen van bevestigingsclips te verrichten. Tijd is geld en uiterst spaarzaam in de bouw waar we vele handen tekort komen.
Wat is het maximale debiet per slang?
In lijn met het bouwbesluit en de ISSO voorschriften kan er maximaal 35m³/h (3,5 m/s luchtsnelheid) bij afvoer en maximaal 30m³/h (3,0 m/s luchtsnelheid) bij toevoer door de slangen maar adviseren wij om maximaal 25m³/h aan te houden om de luchtsnelheid te verlagen naar 2,5m/s waardoor er een lagere totaaldruk in het systeem wordt behaald, lagere geluidswaarden en een lager opgenomen vermogen van de mechnische ventilatie unit benodigd is.
Wat zijn de voordelen ten opzicht van gegalvaniseerd luchtkanaal?

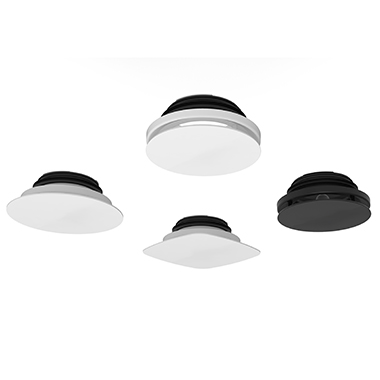

Waar bij gegalvaniseerde kanalen de tralieliggers weggeknipt of geslepen moeten worden is het met de flexibele slang van slechts 69mm erg eenvoudig om deze door de tralieliggers heen te trekken. Ook is het niet meer benodigd om het systeem compleet te krijgen met een groot aantal componenten. Het systeem bestaat uit 5 basis componenten: de flexibele slang, ventielcollector, verdeelbox, montagebeugel en het RV regelbare ventiel. Het systeem is eenvoudig en snel in elkaar te klikken, tijdrovende handelingen als slijpen of lijmen is niet meer nodig.

Gerelateerde Producten
